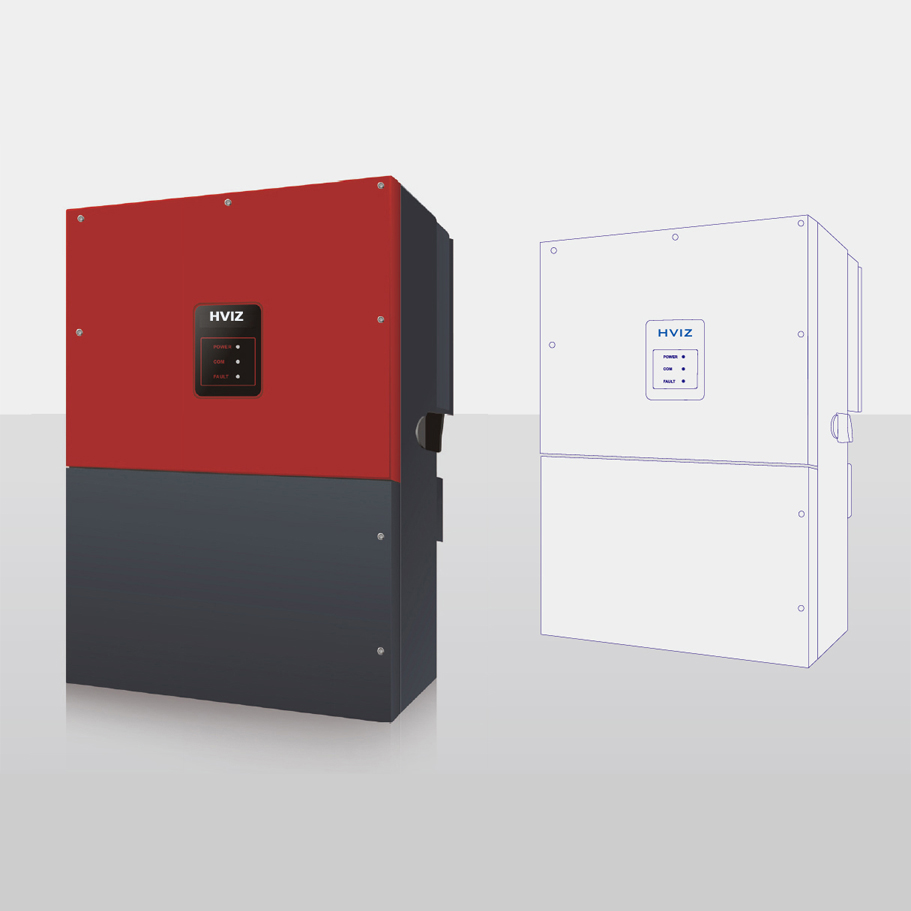

产品描述
50kW/60kW三相组串式光伏并网逆变器采用专业高效拓扑设计，中国效率可达98.54%；4路MPPT输入实现组串精细化跟踪，提高系统发电量；防护等级达IP65，可适用于严酷的户外环境；采用自然对流冷却，减少外置风扇的维护需求；高效散热设计，高温环境下仍然可以满载工作；专利技术支持设备-40℃低温环境下仍可正常工作。
技术优势
最高转换效率达99%，中国效率98.54%；
全薄膜电容设计，真正25年设计寿命；
自然对流散热，安装维护方便；
四路MPPT追踪，MPPT追踪效率>99.9%；
输入支路电流监测，绝缘阻抗检测及漏电流保护；
多种通讯接口可选，支持电力载波及无线通讯；
具备低电压穿越（LVRT）功能；
可靠的主动加被动双重防孤岛保护；
防护等级IP65，适应多雨、多尘的严酷户外环境；
通过CQC、新能标认证。
产品描述
50kW/60kW三相组串式光伏并网逆变器采用专业高效拓扑设计，中国效率可达98.54%；
4路MPPT输入实现组串精细化跟踪，提高系统发电量；防护等级达IP65，可适用于严酷的户外环境；
采用自然对流冷却，减少外置风扇的维护需求；高效散热设计，高温环境下仍然可以满载工作；
专利技术支持设备-40℃低温环境下仍可正常工作。
技术优势
最高转换效率达99%，中国效率98.54%；
全薄膜电容设计，真正25年设计寿命；
自然对流散热，安装维护方便；
四路MPPT追踪，MPPT追踪效率>99.9%；
输入支路电流监测，绝缘阻抗检测及漏电流保护；
多种通讯接口可选，支持电力载波及无线通讯；
具备低电压穿越（LVRT）功能；
可靠的主动加被动双重防孤岛保护；
防护等级IP65，适应多雨、多尘的严酷户外环境；
通过CQC、新能标认证。
技术参数：
|
型号 |
TS50KTL |
TS60KTL |
|
直流侧参数 |
||
|
最大输入功率 |
56kWp |
67kWp |
|
启动电压 |
240V |
|
|
额定输入电压 |
700V |
700V |
|
最大输入电压 |
1000V |
|
|
MPPT工作电压范围 |
240V～950V |
|
|
满载MPPT工作电压范围 |
480V～850V |
|
|
最大输入电流 |
106.3A |
127.5A |
|
独立MPPT跟踪路数 |
4 |
|
|
最大输入路数 |
10 |
12 |
|
输入端子允许最大电流 |
15A |
|
|
交流侧参数 |
||
|
最大输出功率 |
55kW |
66kW |
|
最大视在输出功率 |
55kW |
66kW |
|
最大输出电流 |
66.2A |
70.5A |
|
额定电网电压 |
3/PE 277/480V |
3/PE 312/540V |
|
电网电压范围 |
384V～528V |
432V～594V |
|
额定电网频率 |
50Hz |
|
|
电网频率范围 |
45 Hz～55 Hz |
|
|
直流分量 |
<0.5% |
|
|
功率因数调节范围 |
0.8（超前）～0.8（滞后）连续可调 |
|
|
总电流谐波畸变率（THDi） |
<3% |
|
|
系统参数 |
||
|
最大效率 |
99% |
|
|
欧洲效率 |
98.70% |
|
|
运行温度范围 |
-25℃～+60℃（50℃以上需要降额使用） |
|
|
运行湿度范围 |
0%～100% |
|
|
运行海拔范围 |
≤3000m无需降额使用 |
|
|
防护等级 |
IP65 |
|
|
隔离类型 |
非隔离 |
|
|
运行自耗电 |
<40W |
|
|
夜间自耗电 |
<1W |
|
|
散热方式 |
自然对流散热 |
|
|
噪音 |
<50dB |
|
|
保护功能 |
||
|
防孤岛保护 |
主动+被动 |
|
|
低电压穿越 |
有 |
|
|
直流开关 |
有 |
|
|
直流保险 |
有 |
|
|
PV绝缘阻抗检测保护 |
有 |
|
|
交流侧短路保护 |
有 |
|
|
浪涌过电流保护 |
有 |
|
|
电网电压频率保护 |
有 |
|
|
支路电流检测 |
有 |
|
|
防雷失效检测 |
有 |
|
|
支路电弧检测 |
可选 |
|
|
机械参数 |
||
|
尺寸（宽x高x深） |
720mm x 870mm x 310mm |
|
|
重量 |
75kg |
|
|
直流端子 |
MC4 |
|
|
交流端子 |
螺丝压接 |
|
|
安装方式 |
壁挂安装 |
|
|
显示和通讯 |
||
|
显示 |
LED指示灯 |
|
|
通讯接口 |
RS485，以太网（选配）、PLC（选配）、无线通讯（选配） |
|
|
通讯协议 |
Modbus |
|
|
产品认证 |
||
|
|
CQC新能标、TUV |
|
